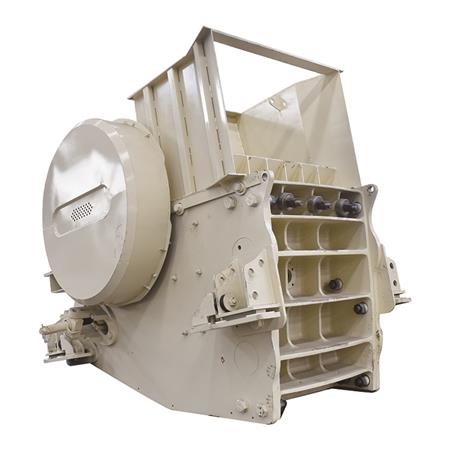

　　欧版C系列颚式破碎机

　　工作原理

　　通过电机驱动偏心轴，带动动颚按预定轨迹做往复运动，从而将进入由固定颚板、活动颚板和边护板组成的破碎腔内的物料予以破碎，通过下部的排料口将破碎后的成品料排出。

　　欧版C系列颚式破碎机为重型化设计，关键部件采用真空铸钢工艺铸造。侧板用大直径螺栓和精密加工的孔销机构与前后端板联接，为非焊接机构，大大降低了机架的应力集中问题。

　　优化冲程、啮合角等运动学参数使得腔型下部冲程更大，增大物料的通过能力，提高生产效率。转速优化，采取临界转速设计，降低设备负荷。独特的非堵料腔型设计，允许挤满给料，有效给料粒度大于相同给料机口的其他破碎机。无地脚螺栓橡胶减振垫安装方式，振动小、噪音小，安装快捷、方便，省去了预埋地脚螺栓或预留地脚螺栓孔的工序。从而达到很好的重心运动平衡。整体式电机支架悬挂于破碎机后部，节省空间、便于安装、传动三角带自动拉紧使用寿命更长。

　　性能特点

　　采用模块化组合结构，独特的无焊接机架设计，消除了焊接带来的应力集中，从而使设备具备了良好的耐久性;

　　设备在多年运行后能简便的进行大修，零件容易检查、更换;

　　楔块机构调整排料口大小，专用的增力机构，使排料口的调整工作方便快捷。

　　广泛应用于矿山、冶炼、建材、公路、铁路、水利和化学工业等行业，破碎抗压强度不超过320兆帕的矿石、岩石及各种再生物料。

　　技术参数

型号	进料口尺寸（mm）	进料粒度（mm）	排料口尺寸（mm）	功率（Kw）	处理能力（t/h）
C80	510*800	430	40-125	55-75	30-210
C100	670*1000	530	65-150	90-110	100-320
C113	750*1130	630	70-200	110	170-420
C125	950*1250	800	100*275	132	290-650
