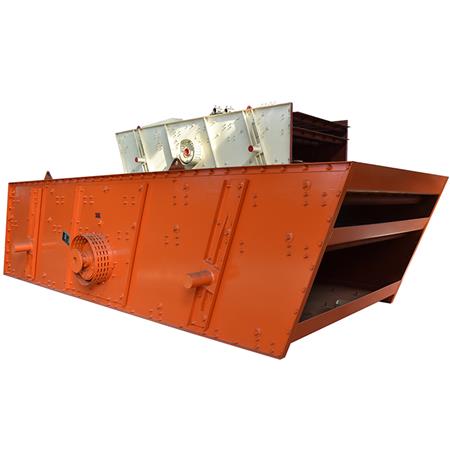

YK系列振动筛

2022/5/16

　　工作原理

　　YK系列圆振动筛采用筒体式偏心轴激振器及偏块调节振幅，振动器安装在筛箱侧板上，并由电动机通过连接软皮带动旋转，产生离心惯性力，迫使筛箱作连续的圆运动。物料则以此运动为动力，在倾斜的筛面上作连续的抛掷运动，抛起时分层，落下时细颗粒透筛，周而复始以此完成物料的分级。

　　性能特点

　　1、处理能力大，筛分效率高；

　　2、振动筛采用外置式块偏心结构。具有激振力大，轴承负荷小、温度低，噪音小等特点；（轴承温升小于35度）

　　3、振动器整体拆装，维护、更换方便，大大缩短了检修周期；

　　4、筛机侧板采用整体冷作、少焊接、强度高使用寿命长。横梁与侧板间联接采用抗扭剪高强螺栓联接，少焊接、横梁易更换；

　　5、电机与激振器联接采用挠性联轴器，具有使用寿命长，对电机冲击小等优点。

　　6、圆振动筛采用弹簧钢编织筛网或冲孔筛板，使用寿命长，不易堵孔。

　　技术参数

规格型号 Model (mm)	筛网层数 Screen Layers (mm)	网孔尺寸 Mesh Size (mm)	处理能力 Capacity (t/h)	电动机功率 Motor Power (KW)	最大进料 Max Size (mm)	振动频率 vibration frequency （r/min）	安装倾角 Inclination (︒)
YK1550	1-4	4-50	50-200	15	≤100	960	20-25
YK1860	1-4	4-50	80-280	18.5-22	≤100	960	20-25
YK2160	2-4	4-100	90-350	22	≤200	960	20-25
YK2460	2-4	4-100	100-400	30-37	≤200	960	20-25
YK2470	2-4	4-100	100-400	37	≤200	960	20-25
YK2880	2-4	4-150	150-500	(30-37)*2	≤200	960	20-25
YK3080	3-4	4-150	150-600	37*2	≤200	960	20-25
YK3090	3-4	4-150	200-600	(37-45)*2	≤200	960	20-25
