ZXS系列直线筛
2022/5/16

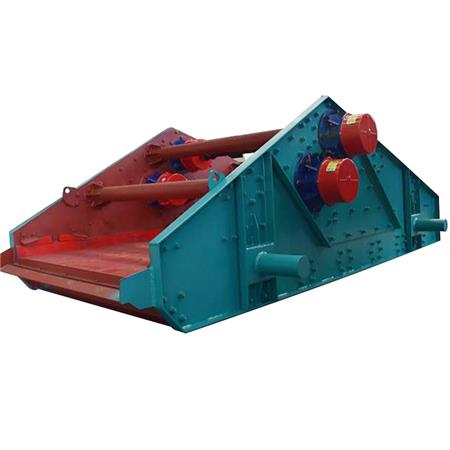

ZXS系列直线筛
工作原理
直线振动筛采用双振动电机驱动，当两台振动电机做同步、反向旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的。可用于流水线中实现自动化作业。具有能耗低、效率高、结构简单、易维修、全封闭结构无粉尘溢散的特点。较高筛分目数400目，可筛分出7种不同粒度的物料。
性能特点
1、筛机设计精巧、装配简单，一人即可独立操作筛机；
2、具有较大的筛选面积和高效率的处理能力；
3、独特的筛网结构设计，可方便和快捷的更换筛网，此外此种设计允许使用各种筛网（尼龙、特种龙、聚氨酯）；
4、聚氨酯筛网可用于水洗，损耗低，大大降低了经常更换筛网导致的停机时间，节省了生产成本。
5、筛机所装配聚氨酯筛网，耐磨性高，使用寿命更长。
6、筛机所装配激振器为独立式振动电机，激振力可根据用户实际需要进行调整，更换方便。
技术参数
|
规格型号 (mm) |
筛网层数 (mm) |
网孔尺寸 (mm) |
处理能力 (t/h) |
电动机功率 (KW) |
最大进料 (mm) |
振动频率 （Hz） |
安装倾角 (︒) |
|
ZXS1237 |
1-2 |
4-50 |
10-100 |
5.5*2 |
≤200 |
16 |
0-15 |
|
ZXS1443 |
1-3 |
4-50 |
10-150 |
5.5*2 |
≤200 |
16 |
0-15 |
|
ZXS1548 |
2-3 |
5-50 |
15-200 |
7.5*2 |
≤200 |
16 |
0-15 |
|
ZXS1848 |
2-4 |
5-50 |
50-400 |
(7.5-11*)2 |
≤200 |
16 |
0-15 |
|
ZXS1860 |
2-4 |
5-150 |
80-500 |
11*2 |
≤200 |
16 |
0-15 |
